MAP Basınç Sensörü Nedir ?

MAP Sensörü Nasıl Çalışır ?

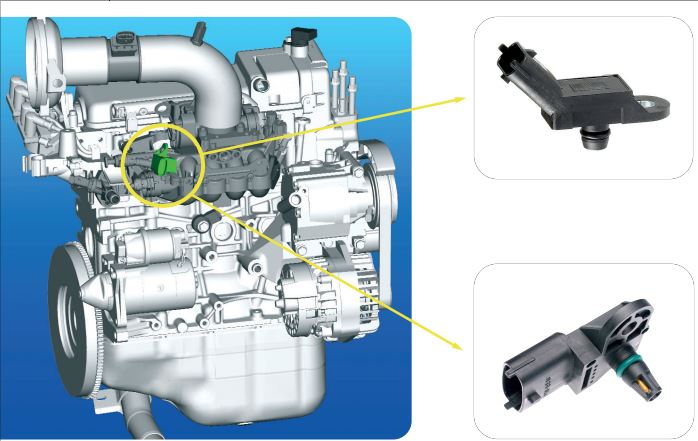

MAP (Manifold Mutlak Basıncı) sensörleri, motorun emme manifoldundan içeri çekilen havanın basıncını algılar ve bunu elektriksel bir sinyale (genellikle gerilim) dönüştürerek motor kontrol ünitesine gönderir.
Elektronik yakıt enjeksiyon sistemleri, içeri çekilen hava miktarını dolaylı olarak hesaplar (basınç ve hava sıcaklığı, devir sayısı ve motor zamanlamasının ölçümlerini de ekleyerek) ve böylece doğru yakıt miktarını belirler.
MAP sensörleri bu sayede optimum termal verimliliği garanti edebilir ve egzoz gazlarını çevre kirliliği standartları tarafından belirlenen yüzdeler içinde tutabilir.

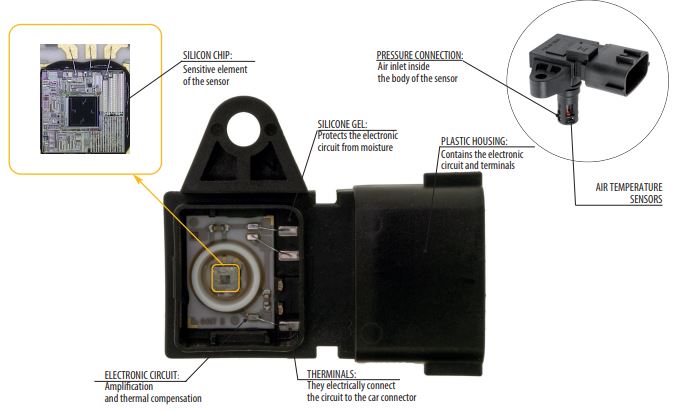

MAP sensörleri benzinli, dizel ve hibrit motorlarda kullanılabilir. Motor tipine ve kontrol ünitesine bağlı olarak, MAP sensörleri şunları içerebilir:

• içeri çekilen hava için (entegre) bir sıcaklık probu
• bir hava akış sensörü ile birlikte kullanılabilir

MAP Sensörü Arızası Nasıl Anlaşılır ?

• motor uyarı lambasının yanması,
• performans düşüşü,
• yakıt tüketimi ve emisyonlarda artış,
• motorun rölantide durması
• Düzensiz rolanti

MAP Sensörü Neden Arızalanır ?

• Kablolama nedeniyle bağlantı noktasına nem sızması
• Havalandırma sisteminin arızalanması ve cihaza kirli hava göndermesi


MAP sensörleri, motor bölmesi içindeki kritik montaj koşullarına dayanacak şekilde tasarlanmış ve monte edilmiştir.

Özellikle aşağıdaki şartlar karşılanmalıdır:

• Çalışma sıcaklığı: -40°C ÷ +125°C
• Elektromanyetik bağışıklık
• Hidrokarbonlara karşı direnç
  MAP sensörleri, ürünün yapım ve satışa uygun olup olmadığını belirlemek için yeterlilik ve dayanıklılık testlerinden geçer:
• Yüksek ve düşük sıcaklık koşullarında toplam 400 saat boyunca yüksek ve düşük basınçlı döngüsel çalışma
• Hermetik sızdırmazlık
• Kablolarda oluşan elektromanyetik radyo frekansı girişimine duyarlılık
• Titreşimlere karşı direnç
• Darbelere karşı direnç

Bu testler geçildikten ve üretim onayı verildikten sonra, ürün montaj sürecinde,
yüksek ve düşük basınçta sensör çıkışının ve hermetik sızdırmazlığın emilen akımının %100 testini içeren bir dizi döngü ile titizlikle kontrol edilir.
